Dibujo técnico: escalas — tipos y aplicación efectiva

Concepto y relevancia de las escalas en el dibujo técnico

Las escalas son relaciones matemáticas que traducen las dimensiones de un objeto físico a un tamaño adecuado para su representación gráfica. Su uso es esencial en disciplinas como arquitectura, ingeniería y diseño para evitar errores costosos y asegurar que todas las personas que intervienen en un proyecto interpreten los planos correctamente.
Aprende los fundamentos con el Módulo 1
Sin las escalas, sería imposible plasmar con precisión elementos de gran tamaño —como edificios o infraestructuras— en un formato manejable. De ahí que el dominio de las escalas sea clave para el éxito de cualquier proyecto de diseño o construcción.

Aplicaciones prácticas en dibujo técnico

Las escalas se emplean en múltiples contextos dentro del dibujo técnico, cada una adaptándose a las necesidades específicas de cada proyecto. Algunas aplicaciones prácticas incluyen:

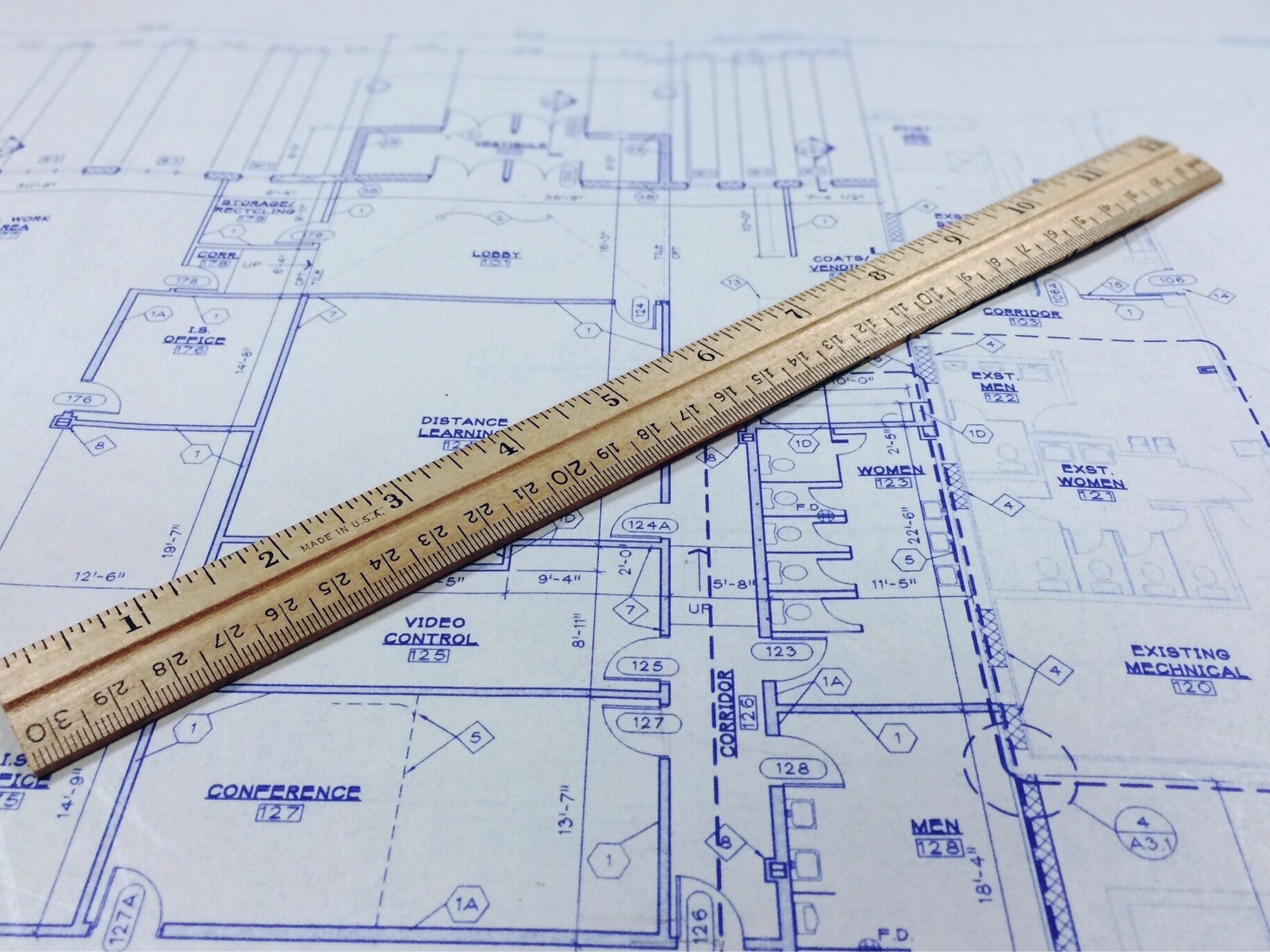

  • Dibujo de Planos Arquitectónicos: Las escalas estándar como 1:100 o 1:200 son comunes para representar edificios y espacios urbanos, facilitando la comprensión de la distribución y la relación entre distintas áreas.
  • Diseño de Mecanismos: En mecánica, se utilizan escalas de ampliación para mostrar detalles de piezas pequeñas. Aquí, escalas como 2:1 permiten una visualización más clara de las características esenciales.
  • Esquemas de Circuitos: En el ámbito eléctrico, las escalas son fundamentales para plasmar circuitos y componentes, permitiendo a los técnicos interpretar y trabajar en las configuraciones adecuadas.
  • Mapas y Topografía: Las escalas gráficas, representadas por barras graduadas, son comunes en mapas para permitir la medición fácil de distancias y áreas, sin necesidad de cálculos complicados.

Cada aplicación pone de manifiesto la necesidad de adecuar la escala elegida al objeto o idea que se está representando, así como la importancia de seguir estándares que faciliten la interpretación y el trabajo colaborativo.

Tipos de escalas en dibujo técnico

Escala natural (1:1)

La escala natural, también conocida como escala 1:1, es aquella en la que las dimensiones del dibujo son idénticas a las del objeto real. Esta escala se utiliza en situaciones donde es posible representar el objeto en su tamaño real. Por ejemplo, en la ilustración de un componente simple o una pieza que no requiere de reducciones complejas, la escala natural facilita la comprensión directa de las proporciones y detalles del objeto.

Escala de reducción

La escala de reducción es utilizada para representar objetos que son significativamente más grandes que el espacio disponible para su representación en el dibujo. En este caso, el tamaño del objeto en el plano es menor que en la realidad. Por ejemplo, una escala de 1:100 indicaría que una unidad en el dibujo equivale a 100 unidades en la realidad. Este tipo de escala es común en planos arquitectónicos y en situaciones donde se requiere visualizar estructuras grandes, como edificios o infraestructuras.

Escala de ampliación

Amplía objetos pequeños (p. ej. 2:1) para destacar detalles críticos, habitual en ingeniería mecánica o electrónica.

Escalas gráficas

Las escalas gráficas se presentan como representaciones visuales en forma de líneas o barras graduadas que corresponden a longitudes en la realidad. Este formato es especialmente útil cuando se requiere medir distancias de manera rápida y precisa. Las escalas gráficas son comúnmente empleadas en mapas y planos, ya que permiten al usuario estimar distancias sin realizar cálculos adicionales. Los usuarios pueden simplemente comparar distancias en el dibujo con las divisiones marcadas en la gráfica, facilitando la interpretación y el trabajo sin necesidad de herramientas complejas.

Herramientas para dibujar con escalas

El escalímetro: uso y funciones

El escalímetro es una de las herramientas esenciales en el ámbito del dibujo técnico. Este instrumento, que generalmente tiene forma prismática, cuenta con diferentes escalas en cada una de sus caras, lo que permite a los usuarios realizar mediciones de manera rápida y precisa. Su diseño facilita la lectura de diversas escalas, desde las más comunes como 1:100 hasta escalas específicas para distintas aplicaciones. El escalímetro no solo ahorra tiempo, sino que también minimiza los errores que pueden surgir al calcular manualmente proporciones. Al utilizarlo, es crucial asegurarse de que la cara del escalímetro correspondiente a la escala deseada esté alineada correctamente con el objeto que se está midiendo.

Reglas especiales y otras herramientas

Además del escalímetro, existen otras herramientas que complementan el trabajo con escalas. Las reglas especiales, como las transparentes, permiten observar directamente el objeto a través de ellas, facilitando la medición de dimensiones. Estas reglas suelen incorporar escalas en milímetros y centímetros, siendo útiles para trabajos que requieren alta precisión.

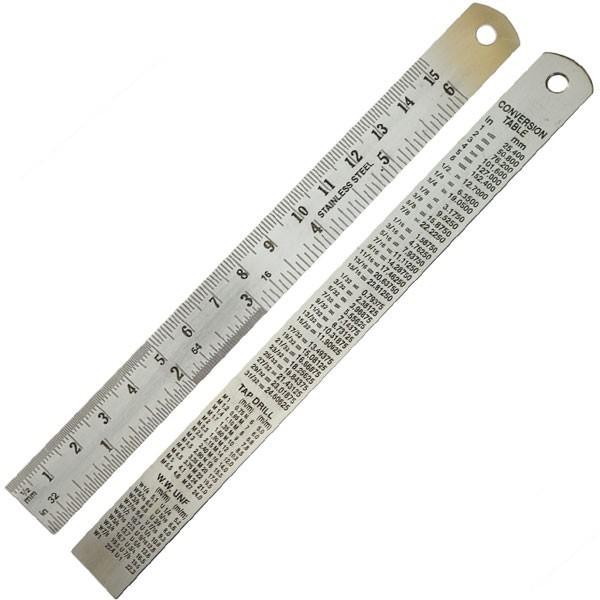

  • Reglas de precisión: Diseñadas para trabajos específicos donde se requieren medidas exactas.
  • Compases: Son ideales para trazar curvas y círculos a escalas determinadas, manteniendo proporciones correctas.
  • Plantillas: Estas herramientas pueden aportar formas y detalles complejos, agilizando el proceso de diseño.

En el contexto del dibujo técnico, la combinación de estas herramientas permite lograr una representación más fiel de las ideas y conceptos. Cada una de ellas tiene funciones específicas que, al ser utilizadas correctamente, proporcionan un considerable aumento en la calidad del trabajo final. La elección de la herramienta adecuada depende del tipo de proyecto y de las características del objeto que se está representando.

Normas y estándares en el uso de escalas

Normativa UNE-EN ISO 5455:1996

La UNE-EN ISO 5455:1996 es una norma internacional que establece los principios para la representación de escalas en los dibujos técnicos. Esta norma define las características esenciales de las escalas, asegurando que la relación entre las dimensiones representadas y las dimensiones reales sea clara y comprensible. Entre sus objetivos se destaca la promoción de la consistencia en los dibujos técnicos a nivel mundial.

  • Proporciona directrices sobre cómo expresar la relación de escalas.
  • Facilita la interpretación de planos en diferentes contextos profesionales.
  • Establece convenciones que ayudan a evitar errores comunes en la representación gráfica.

La aplicación de la norma ISO 5455 mejora la comunicación entre profesionales de distintas disciplinas, como la arquitectura y la ingeniería. Es esencial considerar esta normativa al elaborar o interpretar planos técnicos para asegurar que cumplan con estándares reconocidos internacionalmente.

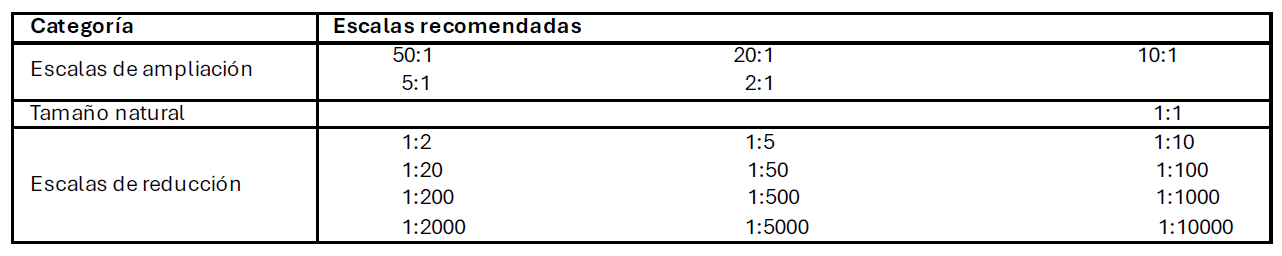

Escalas normalizadas en dibujo técnico

Las escalas normalizadas son aquellas que han sido estandarizadas para su uso en el dibujo técnico, facilitando una comprensión más rápida y precisa de los planos. Estas escalas se utilizan generalmente en indicaciones específicas de medida en función del tipo de proyecto que se esté llevando a cabo.

  • Escalas comunes incluyen 1:100, 1:200 y 1:50, cada una adecuada para distintas magnitudes de objeto.
  • La estandarización de estas escalas permite a los profesionales trabajar con un lenguaje común, eliminando confusiones.
  • Conocer las escalas normalizadas es imprescindible para interpretar correctamente planos complejos.

Su uso generalizado en diferentes campos, como la construcción o el diseño industrial, refleja su importancia en la práctica profesional. Convertirse en un experto en escalas normalizadas no solo es beneficioso para los estudiantes, sino también para los profesionales que buscan mejorar la calidad de su trabajo y la precisión en sus proyectos.

Cómo aplicar correctamente las escalas

Cálculos y conversión de unidades

Los cálculos para aplicar escalas implican una relación directa entre las dimensiones en el dibujo y las reales. La fórmula básica es: Escala = Dibujo / Realidad. Esta ecuación permite determinar la proporción adecuada según el tamaño del papel y el objeto. Es fundamental realizar conversión de unidades cuando es necesario, ya que trabajar con diferentes sistemas de medida puede llevar a errores.

  • Para convertir de metros a centímetros, multiplicar por 100.
  • Al pasar de milímetros a centímetros, dividir entre 10.
  • En el caso de escalas complejas, descomponer el problema en pasos más simples y realizar cálculos intermedios.

Ejemplos prácticos de aplicación

Para ejemplificar la aplicación de escalas, se pueden considerar distintos escenarios. En la arquitectura, un plano que representa un edificio con dimensiones de 10 metros de ancho podría dibujarse a una escala de 1:100. Esto significa que el ancho se representaría como 10 centímetros en el plano. En mecánica, al diseñar un componente que mide 2 centímetros en la realidad, se puede optar por una escala de 2:1. En este caso, el elemento se dibujaría con un tamaño de 4 centímetros, permitiendo visualizar mejor los detalles. Los ejercicios prácticos son fundamentales para consolidar estos conceptos, donde se pueden utilizar diferentes escalas y medir objetos reales para realizar dibujos precisos. Utilizar un escalímetro puede facilitar este proceso, permitiendo cambios de escala rápidos y efectivos.

Errores comunes al utilizar escalas

Problemas frecuentes y cómo evitarlos

  • No verificar la escala antes de empezar a trazar: confirma siempre la proporción elegida.
  • Aplicar mal escalas de reducción o ampliación: revisa los cálculos dos veces.
  • Olvidar la conversión de unidades: mantén coherencia entre metros, centímetros y milímetros.
