El croquizado es la habilidad de plasmar ideas técnicas de forma inmediata, sin recurrir a instrumentos complejos. A diferencia del dibujo detallado, aquí prima la velocidad y la comunicación eficaz: un croquis bien ejecutado permite validar conceptos, dimensionar elementos clave y mantener el flujo creativo durante la fase de diseño. En esta guía conocerás los fundamentos, herramientas y pasos esenciales para que tus bocetos hablen por sí mismos, ya sea en papel o en formato digital.

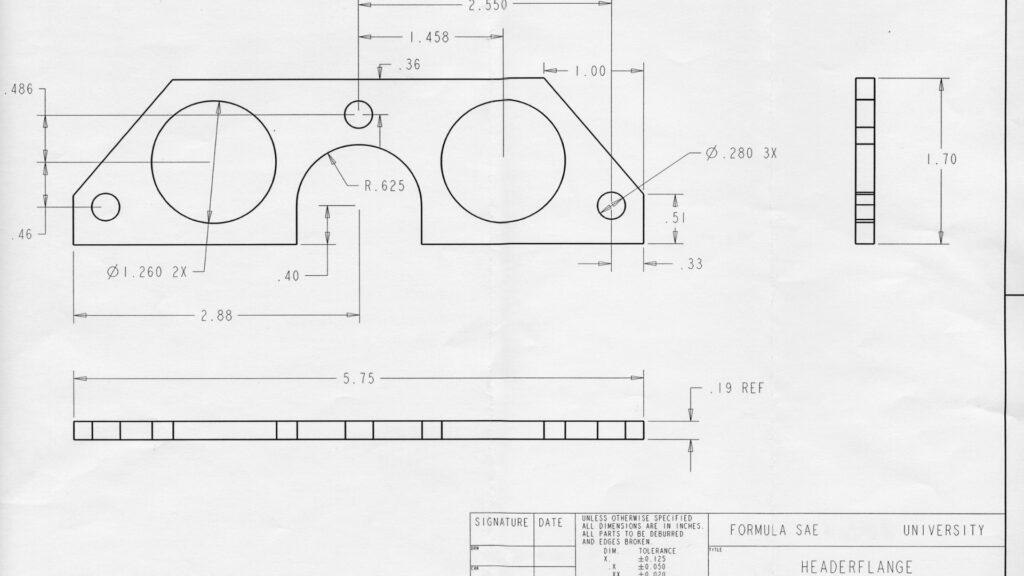

¿Qué entendemos por croquizado en ingeniería y arquitectura?
Un croquis técnico es una representación gráfica simplificada que describe geometrías, proporciones y relaciones espaciales de un objeto o conjunto. Se apoya en líneas básicas, cotas mínimas y anotaciones breves, suficientes para transmitir la intención de diseño a colegas, profesores o fabricantes.
Objetivos principales del croquizado:
-
Explorar ideas sin restricciones: Permite desarrollar conceptos de forma libre, sin las limitaciones que imponen los programas de diseño asistido por ordenador (CAD).
-
Resolver problemas de geometría tempranamente: Facilita la identificación y solución de desafíos geométricos antes de dedicar tiempo a detalles complejos, optimizando así el proceso de diseño.
-
Comunicar soluciones de forma rápida: Sirve para transmitir ideas y soluciones de manera ágil y efectiva al equipo de trabajo o a los clientes, favoreciendo la colaboración y comprensión.
-
Documentar modificaciones en el terreno: Resulta fundamental para registrar cambios o ajustes realizados durante visitas a obras, laboratorios o cualquier entorno de trabajo, asegurando una documentación precisa y actualizada.
Principios fundamentales del trazo rápido
| Principio | Descripción | Ejemplo práctico |
|---|---|---|
| Claridad | Prioriza la legibilidad sobre el acabado artístico. | Usa líneas principales gruesas y auxiliares finas. |
| Proporción | Mantén relaciones dimensionales coherentes. | Aplica la “regla de la caja” para ubicar límites. |
| Secuencia | Dibuja del volumen general al detalle. | Empieza con un prisma; añade vaciados después. |
| Notación | Incorpora textos breves y cotas críticas. | Ø25 mm, M8, R12 — sin saturar el croquis. |
Herramientas recomendadas
Analógico
- Lápiz HB y portaminas 0,5 mm: equilibrio entre dureza y suavidad.
- Goma moldeable: corrige sin dañar el papel.
- Rotulador calibrado 0,8 mm: resaltar contornos finales.
- Bloc cuadriculado A4: guía de proporciones sin plantillas adicionales.
Digital
- Tableta gráfica (Wacom, Huion): sensibilidad a la presión para variar línea.
- iPad + Apple Pencil con apps como Autodesk SketchBook o Concepts.
- Atajos de capa: separa estructura, detalles y sombras para editar sin borrar.
Te recomendamos: Principios de Representación
Técnicas de agilización
- Líneas fantasma: mueve la mano sobre el papel sin apoyar para prever el trazo.
- Bloqueo de muñeca: apoya el antebrazo y gestiona el movimiento desde el hombro para líneas largas.
- Comparación visual: contrasta proporciones usando la punta del lápiz como “regla”.
- Cronómetro inverso: fija un límite (p.e. 3 min) para evitar perfeccionismo.
Bocetos técnicos en contexto profesional
Desarrollo de producto
Los ingenieros de diseño suelen arrancar cada sesión creativa con un “sketch dump”: decenas de mini-croquis que capturan variaciones de una pieza. Este método facilita conversaciones con marketing y manufactura antes del modelado 3D.
Supervisión de obra
Durante la instalación de maquinaria, los técnicos generan croquis sobre la marcha para reflejar interferencias o ajustes in situ. Estos documentos rápidos complementan planos formales y actúan como registro histórico.
Educación y docencia
El profesorado de dibujo técnico emplea el croquizado en pizarra o tableta para explicar cortes, secciones y desarrollos en tiempo real, fomentando la comprensión espacial del alumnado.
Errores frecuentes y cómo evitarlos
| Error | Consecuencia | Solución |
|---|---|---|
| Dibujar detalles demasiado pronto | Proporciones finales incorrectas | Empieza por volúmenes; detalla al final |
| Abusar de sombreado | Croquis confuso | Limita sombras a una sola dirección de luz |
| Mezclar escalas | Dimensiones ambiguas | Usa referencia de medida al margen |
| No rotular vistas | Interpretaciones erróneas | Etiqueta: ALZADO, PERFIL, PLANTA |
Del croquis al CAD: transición eficiente
- Fotografía o escaneo del boceto para archivarlo.
- Vectorización opcional en programas como Inkscape si se requiere.
- Modelado paramétrico: importa la imagen como referencia y ajusta bocetos base.
- Revisión: compara el sólido 3D con el croquis original y ajusta cotas.
Preguntas frecuentes
¿Qué grosor de línea utilizo para contornos?
Un 0,8 mm en rotulador o presión alta en stylus digital resalta la silueta principal, mientras que detalles internos pueden trazarse con 0,4 mm.
¿Se debe acotar todo en el croquis?
No. Indica sólo medidas críticas o tolerancias especiales; el resto se define en planos detallados posteriores.
¿Cómo mejorar la precisión sin perder velocidad?
Practica esquemas isométricos básicos a diario usando temporizador y revisa proporciones con calcos superpuestos.
Próximos pasos
- Perfecciona tu trazo con el Curso de Principios de Representación: vídeo-clases, plantillas de práctica y evaluaciones automáticas.
- ¿Necesitas orientación personalizada? Reserva Mentoría 1h y recibe feedback directo sobre tus croquis.
Dominar el croquizado rápido transformará tu flujo de trabajo: ganarás en agilidad, comunicarás mejor y reducirás retrabajos durante el desarrollo de proyectos. Empieza hoy y lleva tus bocetos técnicos al siguiente nivel.
