En dibujo técnico, un croquis es una representación gráfica a mano alzada de un objeto, pieza o conjunto, sin utilizar instrumentos de precisión, pero siguiendo las proporciones y representándose sus proyecciones ortogonales debidamente acotados.
Se utiliza como herramienta de comunicación técnica rápida porque describe la forma, las dimensiones y las características de un objeto, ya sea en fase de diseño, mantenimiento, reparación o fabricación.
Se puede obtener tomando vistas del natural en una pieza ya fabricada, o concibiéndola para su futura fabricación.
Al ser el croquis un dibujo rápido y a mano alzada, sus dimensiones no deben ser exactas, pero sí deben guardar una cierta proporción entre sí.
El croquis se debe realizar, por lo general a lápiz, con limpieza y claridad, puesto que de él se han de obtener todos los datos para poder realizar, a escala conveniente, el plano de la pieza o elemento considerado.
2. Importancia del croquis en dibujo técnico
Ventajas clave del croquis
El croquis es una herramienta fundamental que combina rapidez, flexibilidad y eficacia en la comunicación técnica.
• Comunicación inmediata
Permite transmitir una idea técnica sin necesidad de equipos o software. Es el "lenguaje rápido" entre diseñador, técnico operario o cliente.
• Documentación en el terreno
Ideal para registrar piezas, instalaciones o medidas tomadas in situ, por ejemplo, en una obra o en un taller.
• Base para el plano definitivo
El croquis es el paso previo al dibujo con instrumentos o CAD, aportando la estructura y datos iniciales.
• Flexibilidad y rapidez
No requiere medios sofisticados, solo papel y lápiz. Posibilita múltiples vistas y anotaciones inmediatas.
• Valor en mantenimiento y reparación
En ingeniería, mecánica o arquitectura, permite registrar modificaciones, incidencias o mejoras.
3. Reglas para realizar un croquis

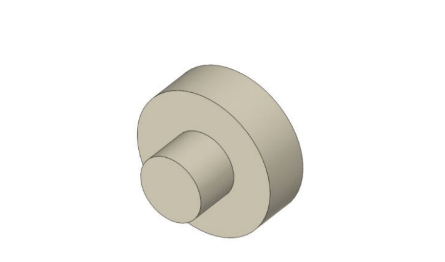

El croquis debe dar una información completa de la pieza a dibujar.
Para ejecutar dicho croquis se tendrán en cuenta las siguientes reglas:

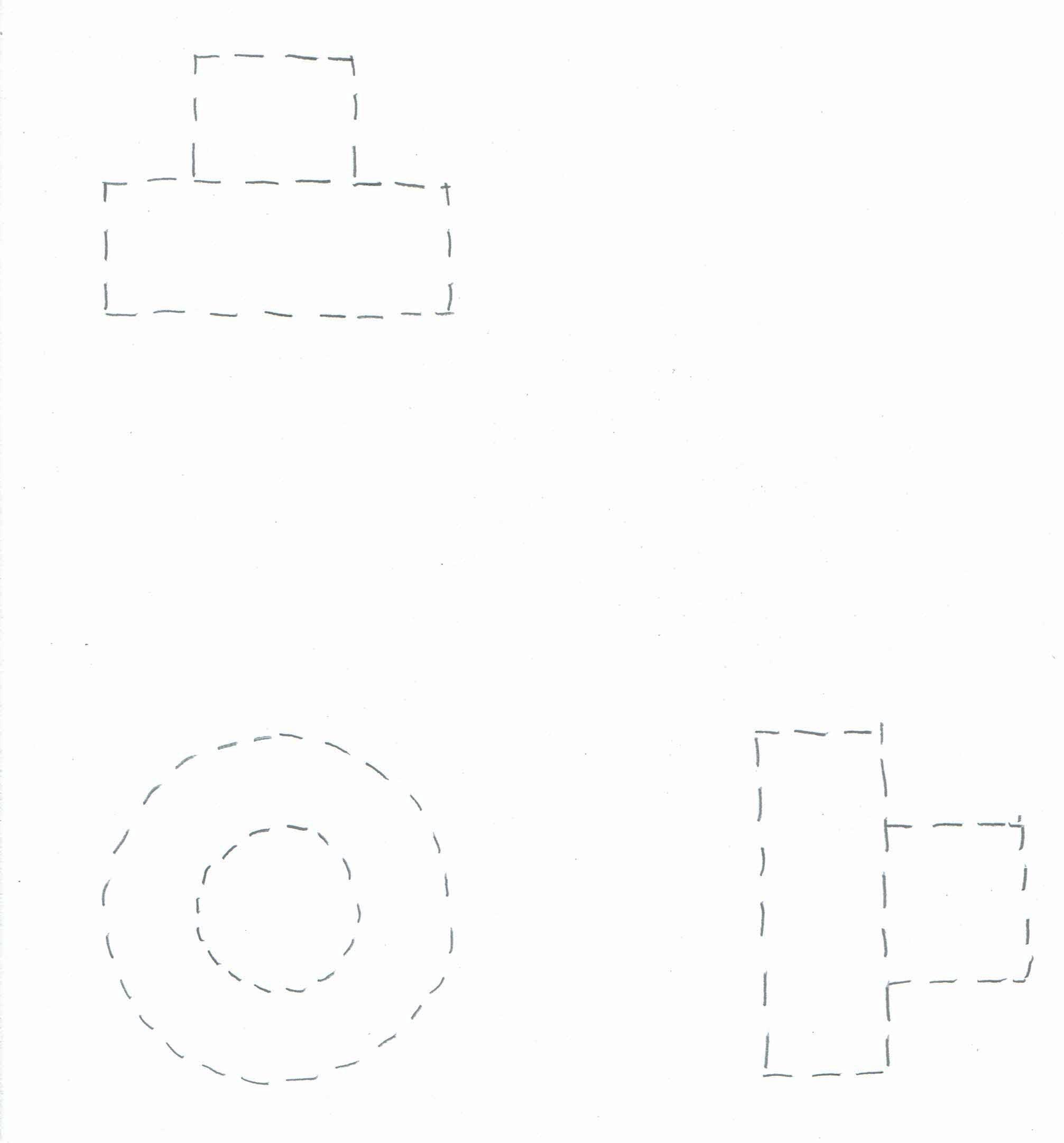

1. Encajar mentalmente la pieza en el papel

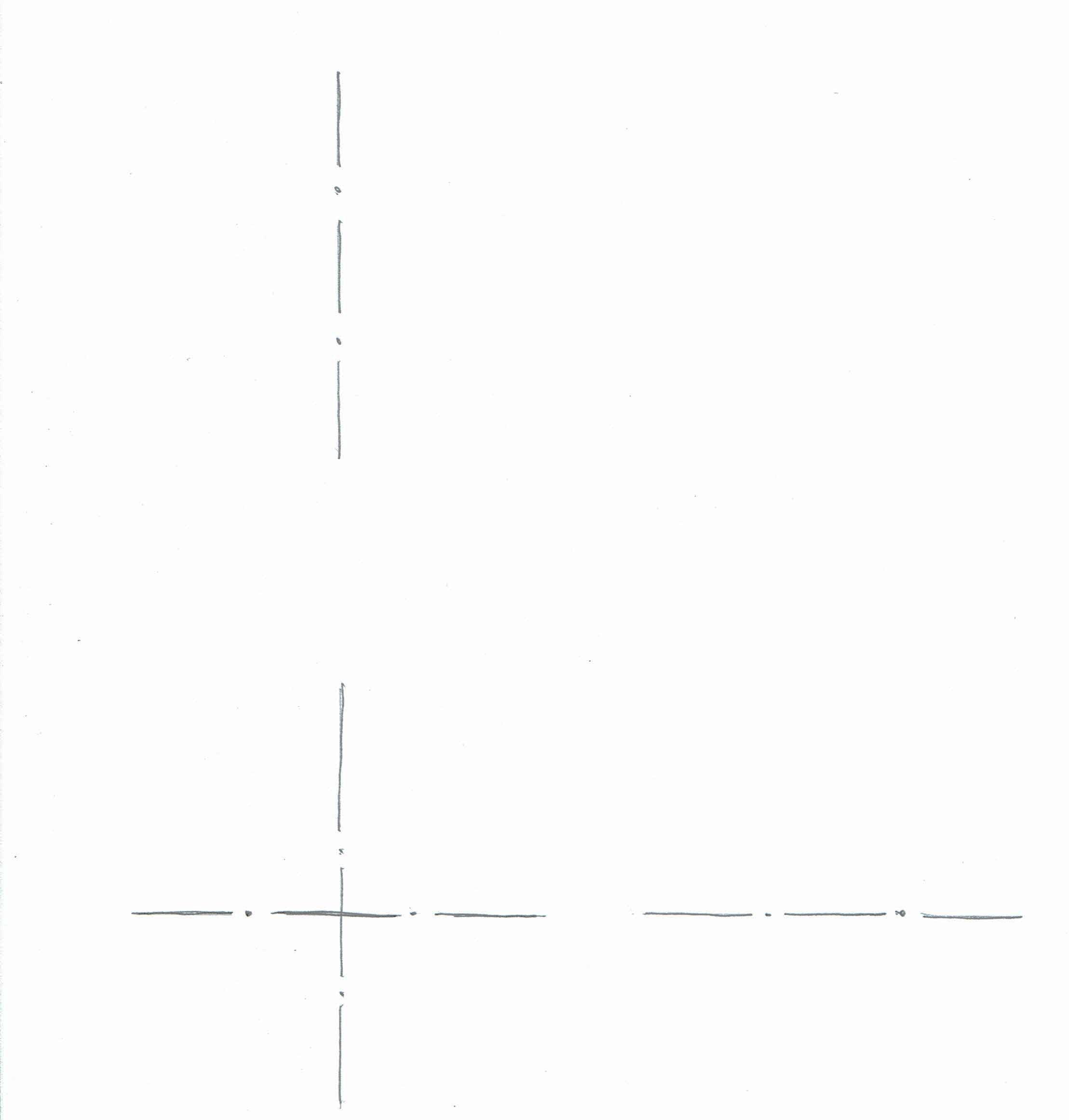

2. Trazar los ejes
3. Dibujar la pieza

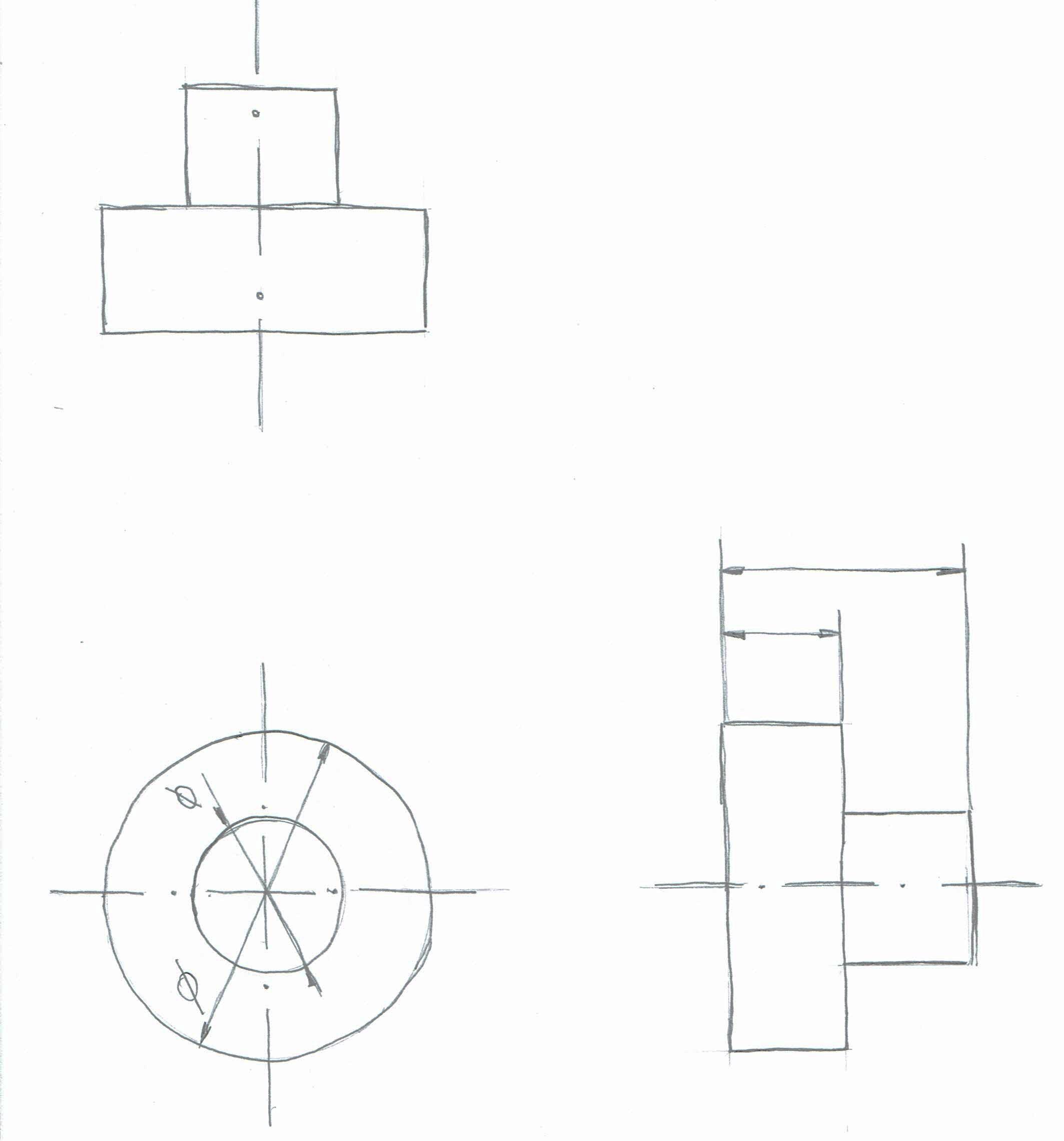

4. Medir la pieza y pasar los resultados al croquis
4. Recomendaciones generales
Consejos prácticos
Seguir estas recomendaciones te ayudará a crear croquis más precisos y profesionales.
- Usar papel cuadriculado o milimetrado para ayudar a mantener las proporciones.
- Practicar la coordinación ojo-mano para trazar líneas rectas y curvas sin instrumentos.
- Incluir siempre referencias fijas (un borde, un punto de origen) para evitar pérdidas de proporción.
- Si es una pieza simétrica, marcar el eje de simetría con línea fina de trazo y punto.
Estas técnicas básicas de croquización son fundamentales para cualquier estudiante de dibujo técnico, ya que desarrollan la capacidad de observación y la habilidad de representación gráfica rápida y eficaz.
