Cortes dibujo técnico: domina las secciones interiores con 60 ejercicios resueltos
El interior de una pieza no tiene por qué ser un misterio. Con este libro exclusivo de Ejes XYZ practicarás cortes dibujo técnico a través de casos reales, explicados paso a paso y listos para imprimir. Así transformarás cada plano en un mensaje claro y sin ambigüedades.
Por qué necesitas practicar cortes dibujo técnico
Visualiza detalles ocultos
Evita errores de fabricación gracias a una vista interior precisa.
Sustituye vistas innecesarias
Simplifica tus planos con información más directa.
Reduce tiempos de examen
Identifica rápidamente el plano de corte adecuado.
Cumple norma UNE-ISO
Desde el primer trazo para trabajar con rigor profesional.
Qué incluye el libro
Todo ello responde a la definición oficial de corte: mostrar el interior de un objeto eliminando imaginariamente la parte seccionada y representando la superficie expuesta.
| Bloque | Contenido clave | Valor práctico |
|---|---|---|
| Conceptos base | Qué es un corte, usos y ventajas | Asientas fundamentos antes de trazar |
| Tipos de corte | Total, planos paralelos, concurrentes, sucesivos, medio corte y corte local | Sabes cuándo aplicar cada variante |
| 38 ejercicios vistas + corte | Piezas en pseudoperspectiva para proyectar alzado, planta y sección | Entrenas proyección europea sin líneas ocultas |
| 20 retos "Sustituir vistas" | Cambia vistas exteriores por la sección interior óptima | Ahorra tiempo y mejora legibilidad |
| 6 ejercicios "Plano correcto" | Decide el plano A-A idóneo y justifica tu elección | Afinas criterio profesional |
| 6 ejercicios de rayado | Identifica zonas de material macizo | Interiorizas la normativa de tramas |
| Solucionario ilustrado | Láminas completas de todas las piezas | Autocorrección inmediata |
En total, 60 ejercicios graduados con su solución gráfica para que compares, aprendas y repitas hasta dominar los cortes dibujo técnico.
Resultados que notarás desde el primer día
- Visión espacial potenciada – Al resolver cortes dibujo técnico entrenas el cerebro a "girar" mentalmente la pieza, detectar cavidades y nervios y prever cómo encajan las formas internas sin recurrir a líneas ocultas.
- Planos claros y eficientes – Aprendes a sustituir vistas redundantes por un único corte preciso, eliminando ruido visual y facilitando la lectura tanto en el aula como en el taller.
- Rapidez y confianza en exámenes y proyectos – Reconoces de inmediato qué plano de corte conviene y lo dibujas sin titubeos, ganando minutos valiosos y evitando suspensos o retrabajos.
- Comunicación técnica sin errores – Las secciones resultantes transmiten la información interna de forma inequívoca, reduciendo consultas de los operarios y asegurando que la fabricación salga bien a la primera.
¿Para quién es este libro de cortes?
- Estudiantes de Ingeniería, Arquitectura, FP o Bachillerato Tecnológico.
- Docentes que necesitan láminas rápidas para proyectar o evaluar.
- Profesionales de diseño mecánico o industrial que buscan cero errores de interpretación.
- Opositores cuyo tribunal exige cortes impecables conforme a norma.
Método de estudio recomendado
"La destreza se forja con la práctica consciente"
- Un ejercicio al día: en dos meses habrás completado el recorrido.
- Dibuja sin líneas ocultas y aplica siempre la convención europea.
- Corrige con el solucionario y marca tus fallos recurrentes.
- Repite los casos del mismo tipo hasta que el error desaparezca.
Ejemplo de reto real

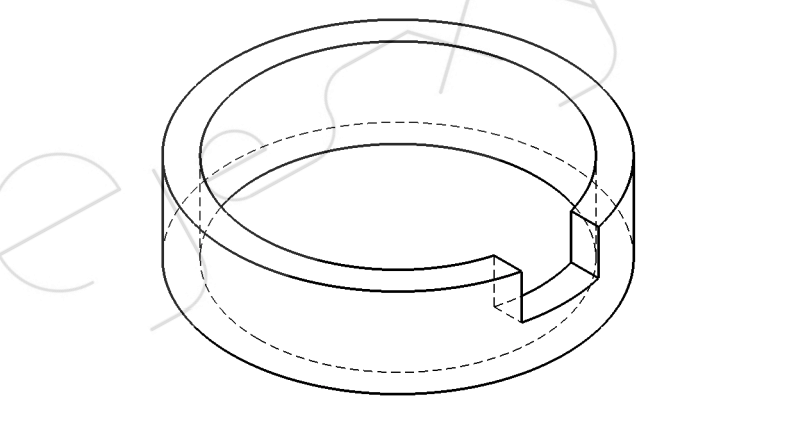

Dada la pieza en una pseudoperspectiva en ocultas, dibujar la pieza con las vistas y cortes necesarios para que este completamente definida. Aplicar correctamente el sistema europeo de proyección y los tipos de línea normalizados. No se utilizarán líneas ocultas.
¿Quieres probar antes de comprar?
Descarga gratis nuestro libro de ejercicios de cortes y comprueba la calidad de nuestro contenido. Incluye 5 ejercicios resueltos paso a paso para que veas cómo trabajamos.
- ✓ 5 ejercicios de cortes resueltos
- ✓ Explicaciones paso a paso
- ✓ Formato PDF descargable
Libro gratuito - 5 ejercicios resueltos
Empieza hoy mismo
Compra ahora "Cortes dibujo técnico – 60 ejercicios resueltos"
Recibe el ebook al instante y convierte cada corte en una ventaja competitiva para tus planos y proyectos.
